efekty ii rzędu

Co to są efekty II rzędu?

W analizie konstrukcji efekty II rzędu dotyczą sytuacji obliczeniowych, w której siły wewnętrzne i przemieszczenia wyznaczane są w oparciu o zdeformowaną (pod wpływem obciążeń) geometrię. Efekty te dzielimy na:
  1. globalne (dotyczą deformacji całej konstrukcji i związane są z przemieszczeniami jej węzłów, nazywane są efektami P-Δ ),
  2. lokalne (odnoszą się do deformacji poszczególnych elementów układu i związane są z ich „wygięciami”, nazywane są efektami P-δ ).

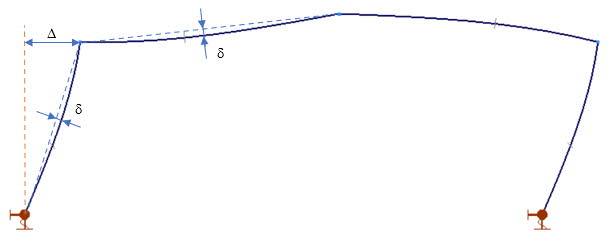

Rys. 1. Przykładowe efekty II rzędu

Uwzględnienie deformacji konstrukcji prowadzi bezpośrednio do zwiększenia wartości sił wewnętrznych, a pośrednio do zmniejszenia jej sztywności. Wynika to z tego, że w przypadku przemieszczenia węzłów ( efekty P-Δ ) siły zewnętrzne (obciążenia) oddziałują mimośrodowo generując dodatkowe momenty zginające. Podobnie jest w przypadku deformacji łukowych elementów ( efekty P-δ ) tj. przypadku, w którym siły osiowe działając mimośrodowo również generują dodatkowe momenty zginające.

Pamiętając, że sztywność konstrukcji wpływa na wielkość jej deformacji dochodzimy do wniosku, że im mniejsza sztywność tym większe deformacje i większy wpływ efektów II rzędu . Sztywność konstrukcji jest wypadkową sztywności giętnej elementów (EJ/L), warunków podparcia (np. sztywne, przegubowe) i podatności węzłów.
