Dlaczego żebro po wstawieniu zostało obrócone?
W przypadku wstawienia żebra na wspólnej krawędzi dwóch lub większej liczby obszarów, jego przekrój poprzeczny (kierunek lokalnej osi -z-) w niektórych przypadkach ustawiany jest po dwusiecznej kąta między obszarami.
Wstawiając żebro program domyślnie ustawia je tak, aby było ono prostopadłe do przypisanego obszaru (lokalna oś -z- żebra równoległa do lokalnej osi -z- obszaru).

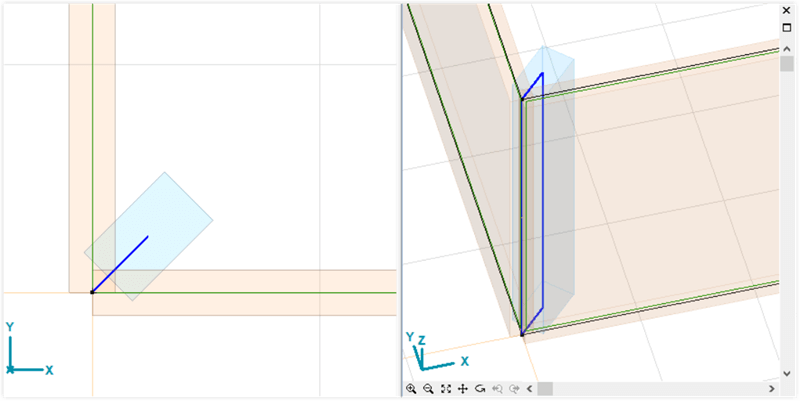

W sytuacji, gdy podczas definicji żebra nie zostanie wskazany jeden, konkretny obszar definiujący lokalną oś -z- dla żebra, to żaden z obszarów nie jest traktowany nadrzędnie. W takiej sytuacji program ustawi żebro po dwusiecznej kąta między płaszczyznami obszarów, tak jak na pierwszym obrazku.
Aby zdefiniować żebro prostopadle do płaszczyzny obszaru
Podczas definiowania żebra wskaż tylko jeden z obszarów jako referencyjny
![](https://axisvm.help.gammacad.pl/galleryDocuments/edbsn85c9e4ffbfe70d41fbcfae8e753aff7b957533dafb51e5d5b66b74e526103f37dfb1a37657d7780312ced6de66c7a47027b39d1c798e93508224741f50f6d4dc?inline=true)
- Jeżeli żebro zostało już wstawione i obrócone niezgodnie z oczekiwaniami, zdefiniuj i przypisz odniesienie do żebra, które określi kierunek jego lokalnej osi -z-
Jeden z typów odniesienia dla tej osi (opisane przez wartość kąta) możesz zdefiniować bezpośrednio w oknie dialogowym podczas definicji/modyfikacji żebra.
![](https://axisvm.help.gammacad.pl/galleryDocuments/edbsn98ee3a4a883bbe1e87d319012dc52728b08c0b7ed838f880740216279d65a957bdd54a10a824ffba74a894a588d10cfba560d58b6fa7bbf3246e8dd22c7f9285?inline=true)
- Podczas wskazywania linii tworzącej dla żebra zadbaj, aby w widoku wyłączyć zbędne obszary
Gdy widoczne jest jeden obszar, to stanowi on automatycznie płaszczyznę referencyjną dla tworzonego żebra.
Artykuł został opracowany na wersji AxisVM X5 R4.
