Jak zdefiniować pręty tylko rozciągane (stężenia wiotkie)?

Jak zdefiniować pręty tylko rozciągane (stężenia wiotkie)?

Prętowe stężenia wiotkie (cięgna) z racji swej dużej smukłości nie przenoszą w rzeczywistości sił ściskających. W celu odwzorowania tego efektu konieczne jest przeprowadzenie nieliniowej analizy statycznej.

Aby uzyskać efekt pracy elementu prętowego tylko na rozciąganie/ściskanie

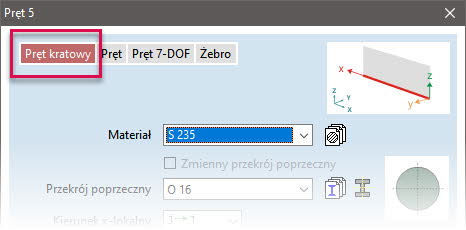

  1. Zdefiniuj element jako Pręt kratowy


  2. W tym samym oknie kliknij Nieliniowa odpowiedź > Tylko rozciąganie


  3. Uruchom Nieliniową analizę statyczną z aktywną opcją Nieliniowa odpowiedź materiału i elementów skończonych

Zaznaczenie opcji Nieliniowa odpowiedź elementu skutkuje wyświetleniem  komunikatu informacyjnego Model zawiera elementy z charakterystykami nieliniowymi... (patrz obrazek poniżej) przed każdym uruchomieniem liniowej analizy statycznej. Komunikat można zignorować i przeprowadzić analizę liniową, ale należy pamiętać, że wyniki analizy liniowej nie będą odzwierciedlać nieliniowej odpowiedzi elementów.

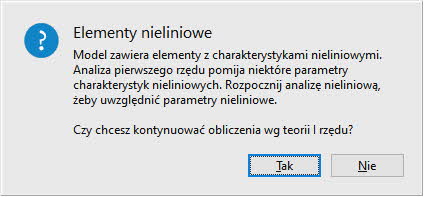

Komunikat przed wykonaniem liniowej analizy statycznej z informacją elementach z charakterystykami nieliniowymi


Artykuł został opracowany na wersji AxisVM X6 R1
