Dlaczego parametry λLT,0 i β ze wzoru (6.57) EC3-1-1 pkt. 6.3.2.3 w ustawieniach normy są zróżnicowane dla profili walcowanych i spawanych?

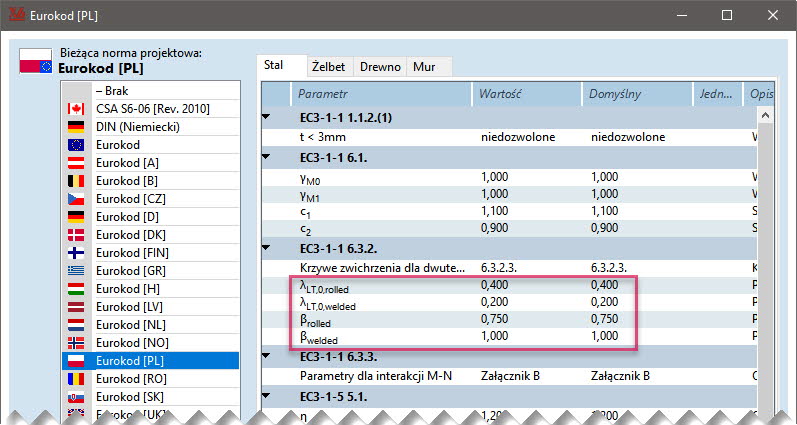

Okno dialogowe Normy projektowe z parametrami λLT,0 oraz β dla profili walcowanych (rolled) i spawanych (welded)
Podczas projektowania dwuteowych elementów stalowych i stosowania weryfikacji na zwichrzenie zgodnie z punktem 6.3.2.3 Krzywe zwichrzenia dla dwuteowników walcowanych oraz ich spawanych odpowiedników wg wzoru (6.57) konieczne jest rozróżnienie rodzajów profili dwuteowych ze względu na proces ich wytworzenia. Przekłada się to na odpowiednią krzywą zwichrzenia wg Tablicy 6.5 i wartość αLT. Ponadto punkt 6.3.2.3 mówi o dwuteownikach walcowanych i ich spawanych odpowiednikach. Dlatego finalnie rozróżnić możemy wystąpienie trzech wariantów takich profili:
- dwuteownik walcowany
- dwuteownik spawany (będący odpowiednikiem walcowanego)
- dwuteownik spawany (nie będący odpowiednikiem walcowanego)
Przy czym ostatni wariant, z racji nie spełnienia kryterium punktu 6.3.2.3, powinien być sprawdzany zgodnie z punktem 6.3.2.2 Krzywe zwichrzenia - przypadek ogólny.
Informację o procesie wytworzenia przekroju poprzecznego (walcowany a spawany) program pobiera wprost z tabeli przekrojów poprzecznych, gdzie można również w szybki sposób zmodyfikować ten parametr dla każdego przekroju indywidualnie:

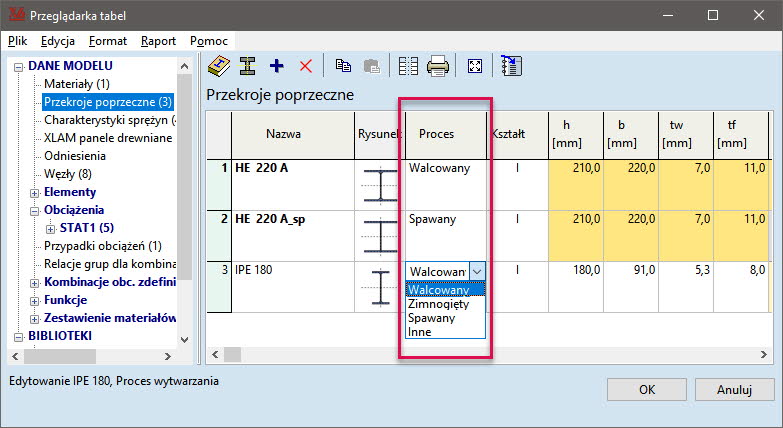

Modyfikacja procesu wytwarzania przekroju poprzecznego
Informacja czy spawany dwuteownik ma być traktowany jako odpowiednik walcowanego jest bardziej złożona i tutaj projektant musi podjąć decyzję globalnie. Jeżeli stosowane przez niego w zadaniu dwuteowniki spawane nie mieszczą się w ramach dwuteowników walcowanych (lub nie chce on ich tak traktować), to domyślnie zaproponowane w ustawieniach normowych parametry dla profili spawanych λLT,0, welded =0,2 oraz βwelded =1,0 doprowadzą do wyników jak dla przypadku ogólnego, czyli liczonego wg wzoru (6.56) z punktu 6.3.2.2.

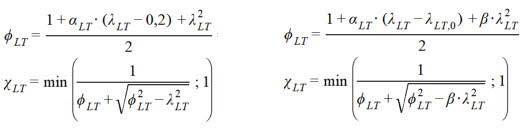

Porównanie wzoru (6.56) oraz (6.57)
Jeżeli dwuteowniki spawane mają być traktowane w zadaniu jako mające swoje walcowane odpowiedniki, to wartości parametrów należy wyedytować tak, aby λLT,0,welded = λLT,0,rolled oraz βwelded = βrolled.
Artykuł został opracowany na wersji AxisVM X6 R1.
