Jakie kolory mają osie układów lokalnych w AxisVM?

Jakimi kolorami oznaczone są poszczególne osie układów lokalnych i jak włączyć ich opisy?

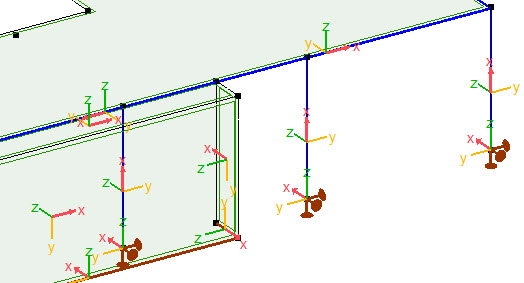

Rys. 1. Fragment konstrukcji z widocznymi układami lokalnymi elementów

Układy lokalne elementów (prętów, obszarów, podpór, paneli obciążeniowych itd.) prezentowane są za pomocą trójkolorowych osi umiejscowionych w pobliży środka danego elementu.
Oznaczanie kolorów jest następujące:
  1. -x- czerwony
  2. -y- żółty
  3. -z- zielony


Aby włączyć widoczność etykiet osi lokalnych

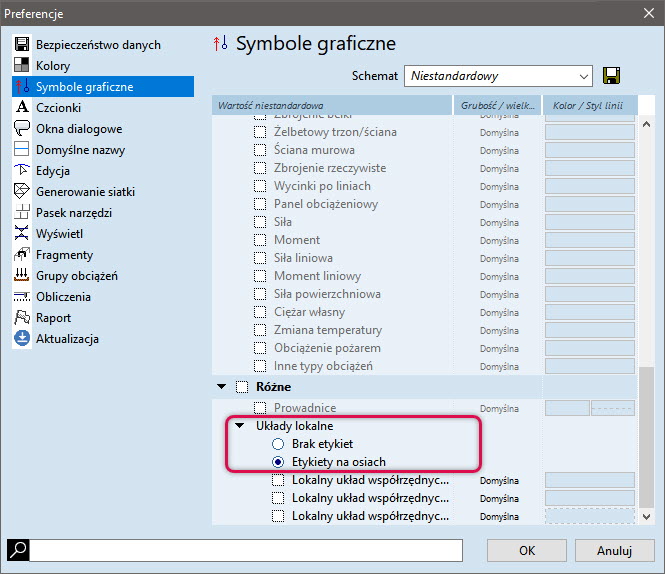

  1. z menu głównego otwórz Ustawienia / Preferencje... / Symbole graficzne
  2. rozwiń Różne / Układy lokalne i włącz opcję Etykiety na osiach



Artykuł został opracowany na podstawie wersji AxisVM X6 R1
