Brak sztywności w węźle

Brak sztywności w węźle

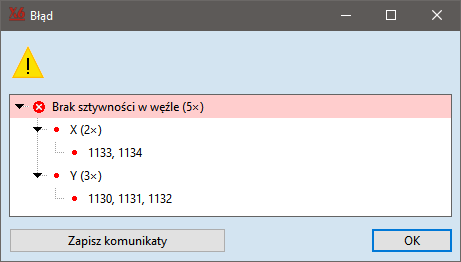

Jeżeli komunikat taki zostanie wyświetlony, to uruchomiona analiza układu nie będzie mogła zostać przeprowadzona, ze względu na błędne zamodelowanie warunków brzegowych i powstanie układu geometrycznie zmiennego. Jedną z najczęstszych przyczyn jest wstawienie węzłów w punktach przecięć prętów kratowych

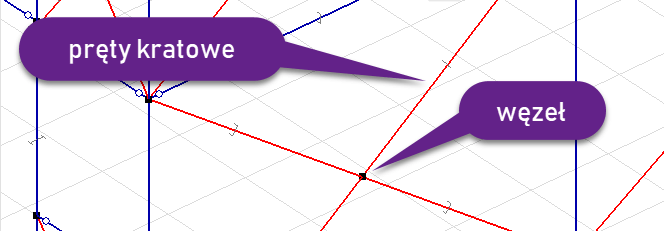

Pręty kratowe (domyślnie oznaczane na modelu kolorem czerwonym) mają tylko sztywność  podłużną, co oznacza, że przenoszą tylko siły osiowe. Stąd każdy węzeł na ich długości działa jak zwolnienie węzłowe typu przegub. Zastosowanie trzech przegubów na takich współliniowych elementach prowadzi do powstania układu geometrycznie zmiennego:

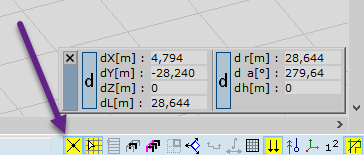

Węzły na przecięciach rysowanych elementów wstawiane są w programie automatycznie, gdy włączona jest opcja Automatyczne przecięcie

Jest niewskazane wyłączanie powyższego ustawienia podczas tworzenia modelu. Usuwanie zbędnych węzłów można przeprowadzić wg poniższej procedury.

Aby usunąć zbędne węzły na przecięciu elementów

  1. użyj polecenia na zakładce Geometria > Skasuj węzeł


Artykuł został opracowany na wersji AxisVM X6 R1.
