Witam wszystkich,

W ostatnim czasie zamodelowałem sobie roboczo kratownicę, aby sprawdzić możliwość zamodelowania prętów o złożonych kształcie, np. z dwóch kątowników. Nie sprawiło to większych problemów, statyka oraz wymiarowanie w porządku.

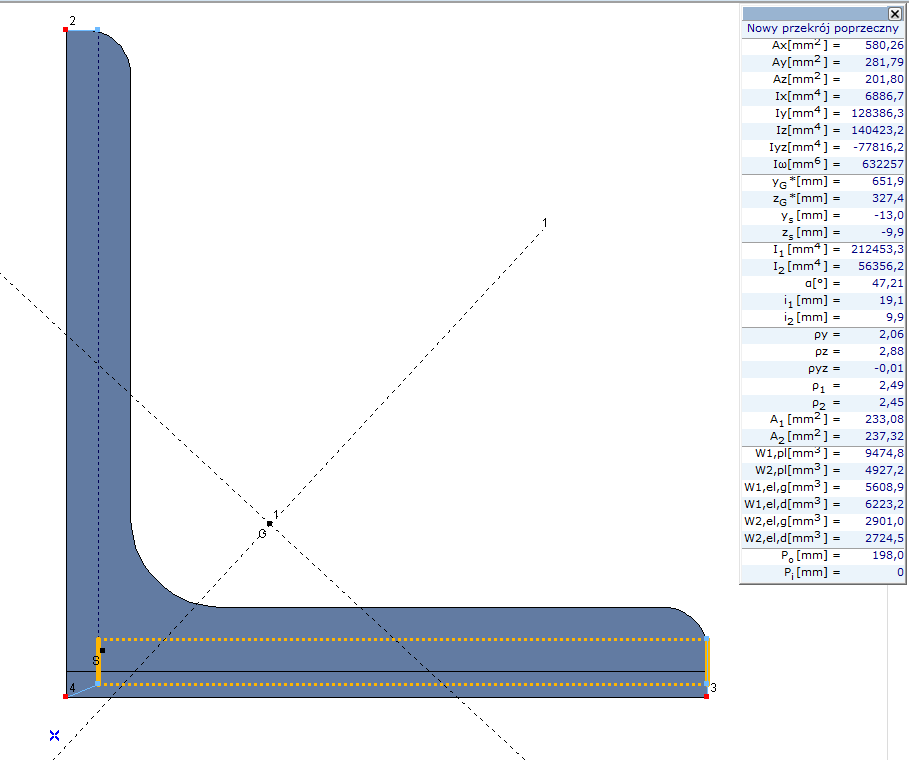

Problem zaczyna się, gdy próbuję zamodelować element o dodatkowym elemencie, np. kątownik+blacha lub dwa kątowniki + blacha (blacha w obydwu przypadkach niejako przyspawana jako wzmocnienie).

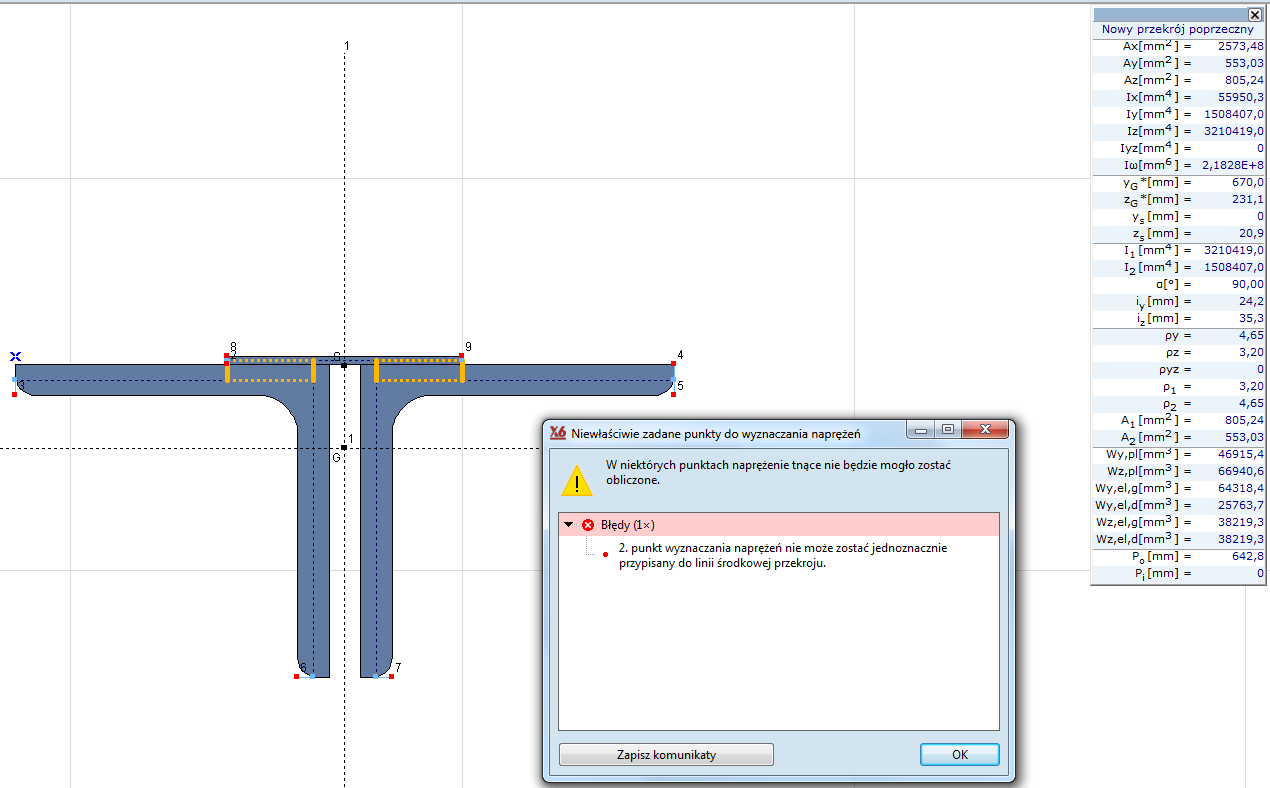

Już na etapie zapisu pojawia się komunikat z uwagą.


Obliczenia statyczne przechodzą, wymiarowanie już niestety nie.

Macie może doświadczenie z takim problemem - gdzie popełniam błąd - lub wiecie czy pojawił się już na forum?

W załączeniu plik z przykładową kratownicą.
