Witam, od jakiegoś czasu chciałem poruszyć problem importu IFC do Axisa. Modeluję budynki w Archicadzie i przenoszę je do Axisa poprzez IFC. Problem jest taki, że muszę pamiętać o specjalnym przygotowaniu modelu (zakończeń belek) żeby Axis je w ogóle widział. Dodam, że BimVision je widzi.

W ogóle Axis ma problem z elementami dociętymi przez płaszczyznę. Zwróćcie również uwagę na importowane ściany poddasza. Dosyłam IFC.

Kolejnym utrudnieniem jest złe rozpoznawanie przekrojów poprzecznych. Pierwsza sprawa to szerokość jest mylona z wysokością przekroju a wysokość z szerokością. Druga sprawa - załączony model dodał mi 191 różnych przekrojów, choć powinny mieć takie same:

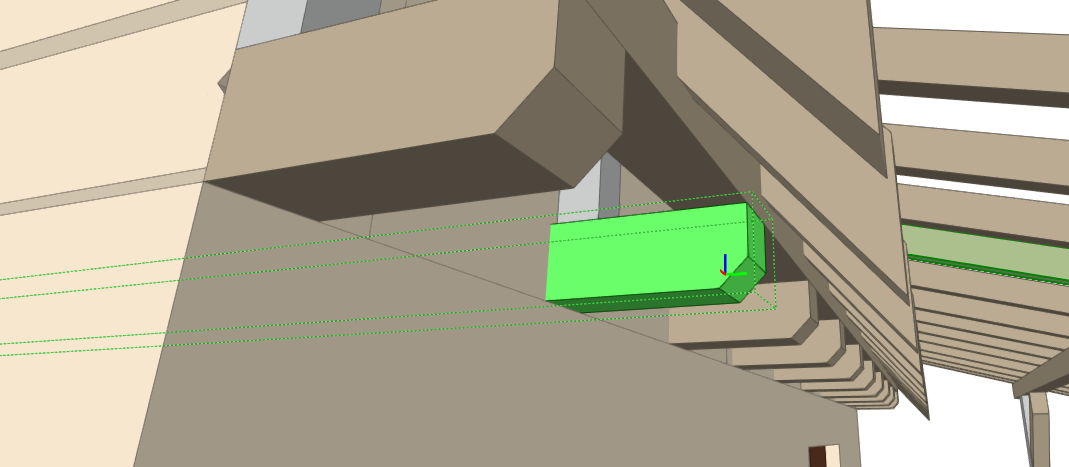

Model z zakończonymi belkami (eksport z Archicada)

Axis ich nie wczytuje:

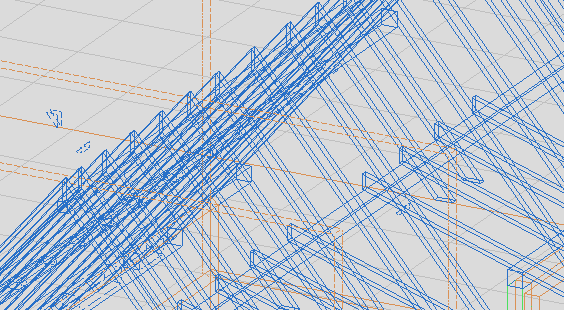

w Axisie

Dodatkowo na importach nie widać modyfikowanych płaszczyznami belek stropowych
