Hydratacja + skurcz
Analizuję dwie ciekawe książki prof. Knauffa, z czego jedna była pod patronatem AxisVM/GammaCad odnośnie zarysowania.
Jako że pozycja Przykłady obliczania konstrukcji żelbetowych. Zeszyt 3. Zarysowanie jest bardziej rozszerzona to opiszę na jej przykładzie
Pytania będą odnosiły się do zamodelowania w MES a konkretnie w AxisVM (niestety autorzy przykłady tworzyli w Robocie).
Str. 225 -obliczenia na poziomie 1 Eu1 -przykład stropu płytowo-słupowego
Po ręcznych wyliczeniach autorów:
-Tb0=16C -temperatura początkowa betonu
-Ta=15C -temperatura otoczenia
-ΔT adiabat=20,3C -adiabatyczny (tzn. bez wymiany ciepła z otoczeniem) przyrost temperatury wywołany hydratacją cementu
-Tint=35,3C -temperatura we wnętrzu przekroju
-Tp=32,9C -temperatura na powierzchni przekroju
-Tm=34,5C -temperatura średnia przekroju
Jako że pozycja Przykłady obliczania konstrukcji żelbetowych. Zeszyt 3. Zarysowanie jest bardziej rozszerzona to opiszę na jej przykładzie
Pytania będą odnosiły się do zamodelowania w MES a konkretnie w AxisVM (niestety autorzy przykłady tworzyli w Robocie).
Str. 225 -obliczenia na poziomie 1 Eu1 -przykład stropu płytowo-słupowego
Po ręcznych wyliczeniach autorów:
-Tb0=16C -temperatura początkowa betonu
-Ta=15C -temperatura otoczenia
-ΔT adiabat=20,3C -adiabatyczny (tzn. bez wymiany ciepła z otoczeniem) przyrost temperatury wywołany hydratacją cementu
-Tint=35,3C -temperatura we wnętrzu przekroju
-Tp=32,9C -temperatura na powierzchni przekroju
-Tm=34,5C -temperatura średnia przekroju
oraz
Po obliczeniu różnicy temperatur między wnętrzem a powierzchnią elementu ΔT =Tint-Tp obliczane były naprężenia własne
σ-własne = αt·Εc(t)·ΔΤ
i teraz MES
-termin 1 (hydratacja) obciążono model jako miarodajna różnica temp. tj. Tm-Ta=34,5-15=19,5C, celem otrzymania naprężeń sigmaX w modelu powłokowo-belkowym.

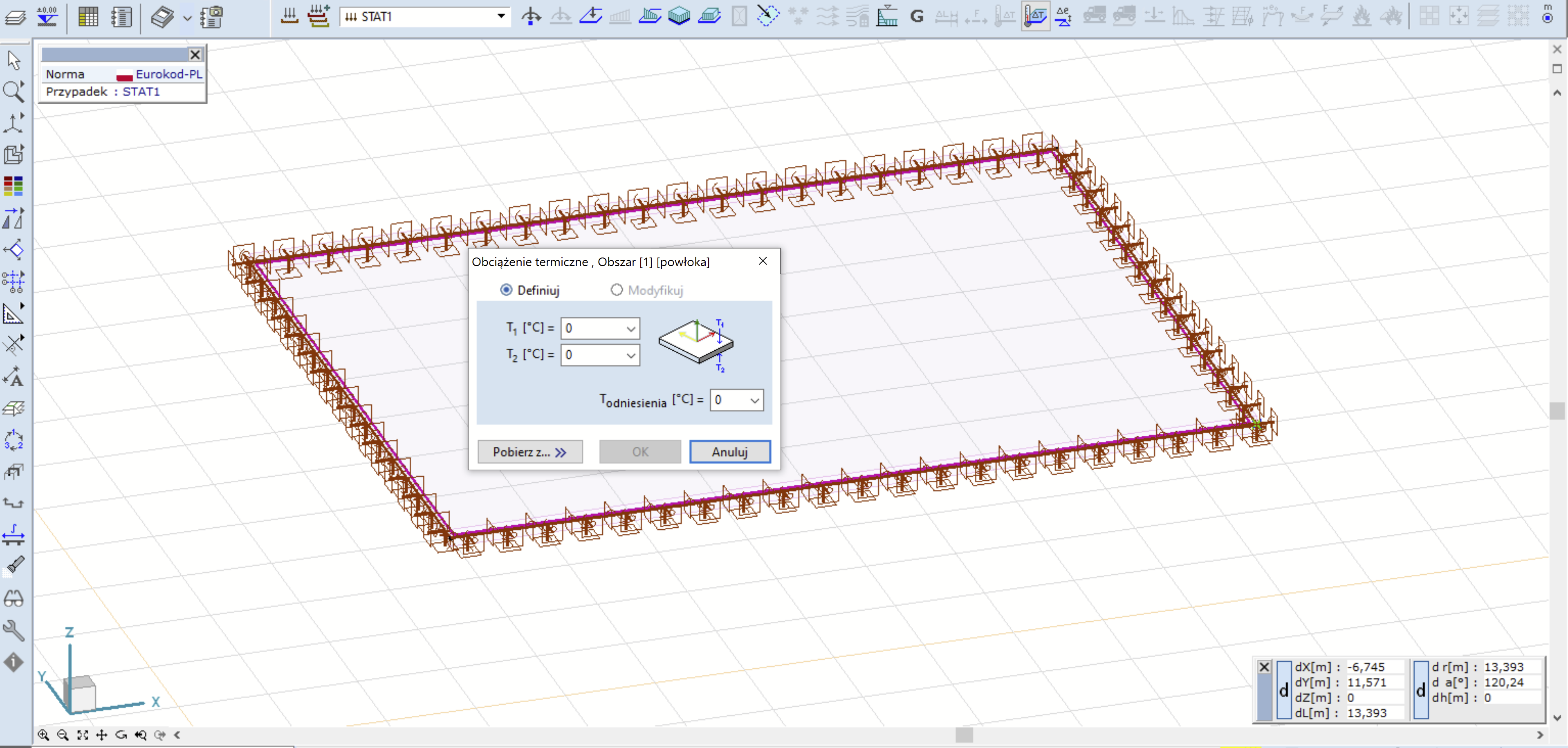

Pytanie jakie wartości (liczbowe) i w które miejsca wpisać w nadawaniu wartości obciążeń aby to poprawnie wprowadzić i uzyskać te same dane wyjściowe co w ARSA?
Po obliczeniu różnicy temperatur między wnętrzem a powierzchnią elementu ΔT =Tint-Tp obliczane były naprężenia własne
σ-własne = αt·Εc(t)·ΔΤ
i teraz MES
-termin 1 (hydratacja) obciążono model jako miarodajna różnica temp. tj. Tm-Ta=34,5-15=19,5C, celem otrzymania naprężeń sigmaX w modelu powłokowo-belkowym.
Pytanie jakie wartości (liczbowe) i w które miejsca wpisać w nadawaniu wartości obciążeń aby to poprawnie wprowadzić i uzyskać te same dane wyjściowe co w ARSA?
Drugim przykładem była płyta fundamentowa na podłożu ---została ona zamodelowana jako elementy bryłowe na podporze powierzchniowej sprężystej.
O ile wiem Axis nie ma możliwości modelowania bryłowego -jak zatem osiągnąć zbliżone wyniki z książki (tj. naprężenia sigmaX w bryle płyty)?
Trzecim przykładem była ściana (element powłokowy) utwierdzona w uprzednio wykonanej ławie (element bryłowy) a celem było określenie naprężeń sigmaX w ścianie
Dodatkowo w innej pozycji (T. Urban) analizowany był również strop płytowo-słupowy w ABC płyta i oprócz takiego samego obciążenia o którym wspominałem powyżej=miarodajna różnica temp. tj. Tm-Ta,
obliczany był też model poprzez obciążenie go deformacją - jako suma odkształceń skurczowych Epsilon CS o wartości 0,452promila.
Jak takie obciążenie wprowadzić w Axisa?
Pozdrawiam
