Dziś zagramy w klasyczną grę, która nazywa się "SZUBIENICA". To świetna zabawa, która sprawdzi waszą znajomość tym razem nie słów a projektowania konstrukcji stalowych 😉.

Oto jak gramy:

Dana jest szubienica stalowa na którą składa się pełnościenny o stałym przekroju słup i rygiel i cztery zastrzały na poziomie trapu. Geometria i dalsze szczegóły na rysunkach poniżej. Zadanie polega na określeniu co można „powiesić” na tej ramie, zakładając że punkt zawieszenia jest na końcu wspornika i że konstrukcja jest nieważka. Stal S355.

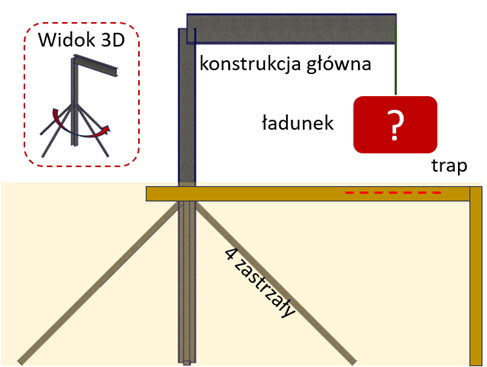

Schemat sytuacyjny

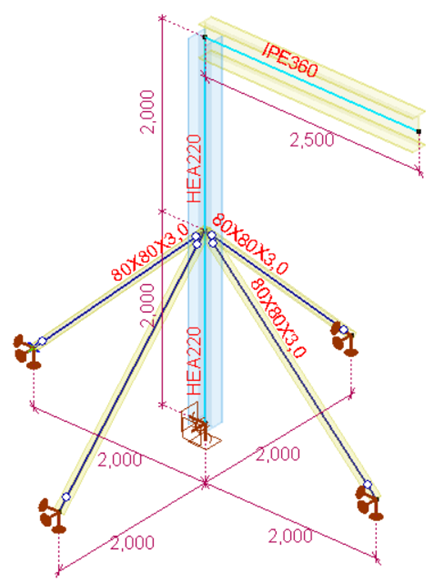

Rysunek konstrukcyjny
