Witam,

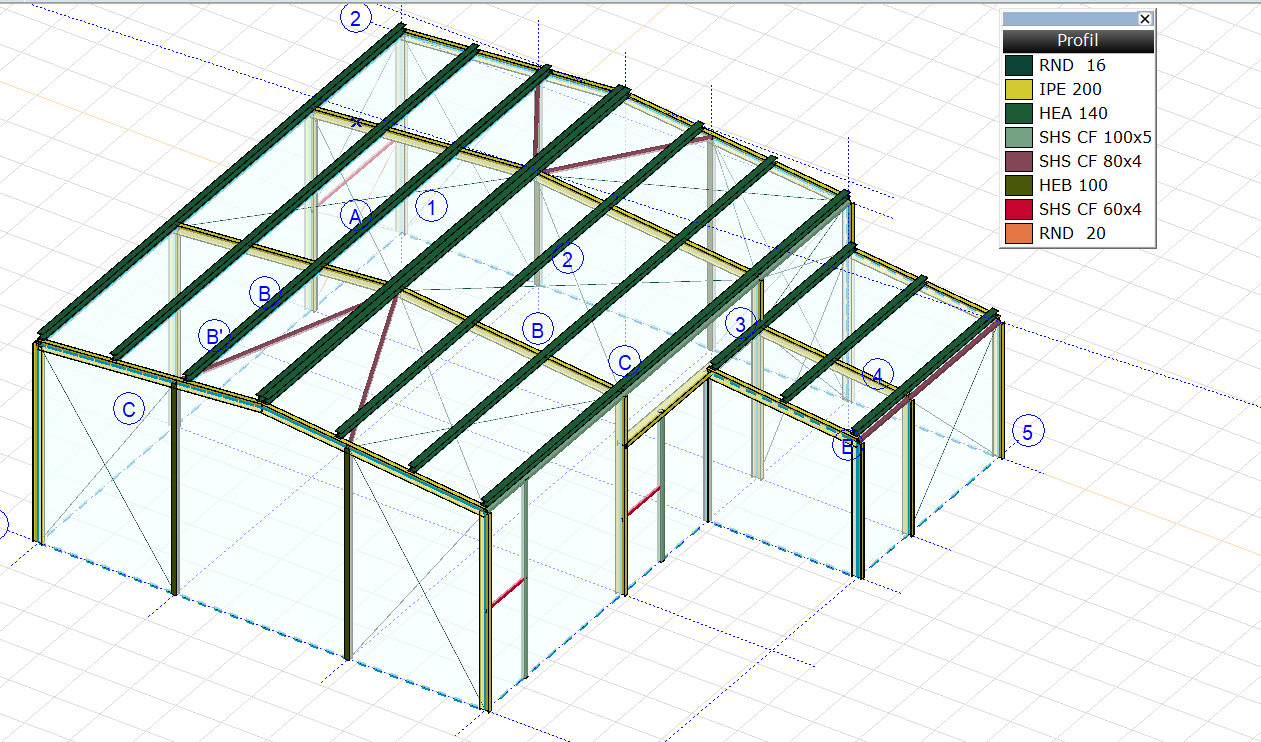

W końcu znalazł się czas, żeby spróbować zamodelować cały projekt w jednym modelu zamiast dzielić go na płaskie układy. Pojawił się jednak problem.

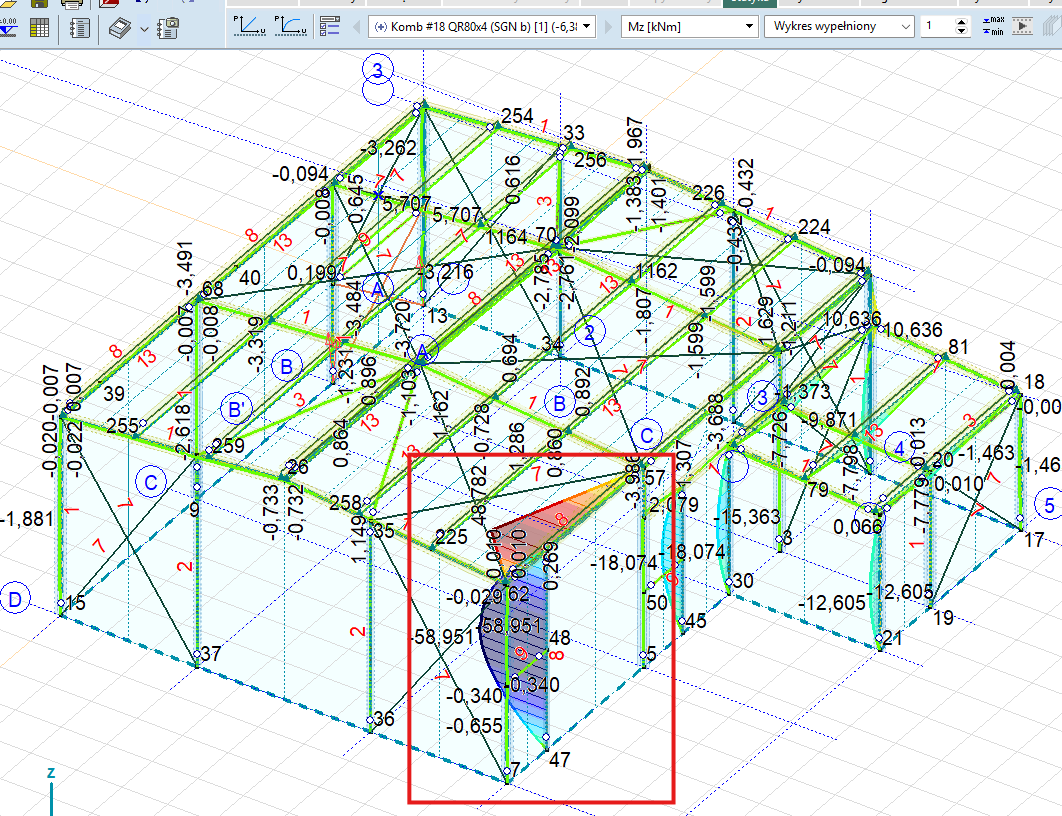

Po zamodelowaniu stężeń prętowych, zastosowaniu prętów kratowych oraz uruchomieniu analizy nieliniowej dla kombinacji 18 i 19 pojawił się nietypowy moment. Ma on wprawdzie spodziewany charakter, jednak jego wartość jest zdecydowanie za duża – około 10 razy większa w przypadku płatwi typu Z oraz około 6 razy większa dla płatwi HEA. Z prostych obliczeń szacuję, że moment powinien wynosić około 10 kNm, natomiast model pokazuje około 60 kNm.

Nie dostrzegam żadnych typowych błędów modelowania, dlatego chciałbym zapytać o sugestie, jak podejść do rozwiązania tego problemu. Zastanawiam się, gdzie może leżeć przyczyna tak dużej rozbieżności wyników.
